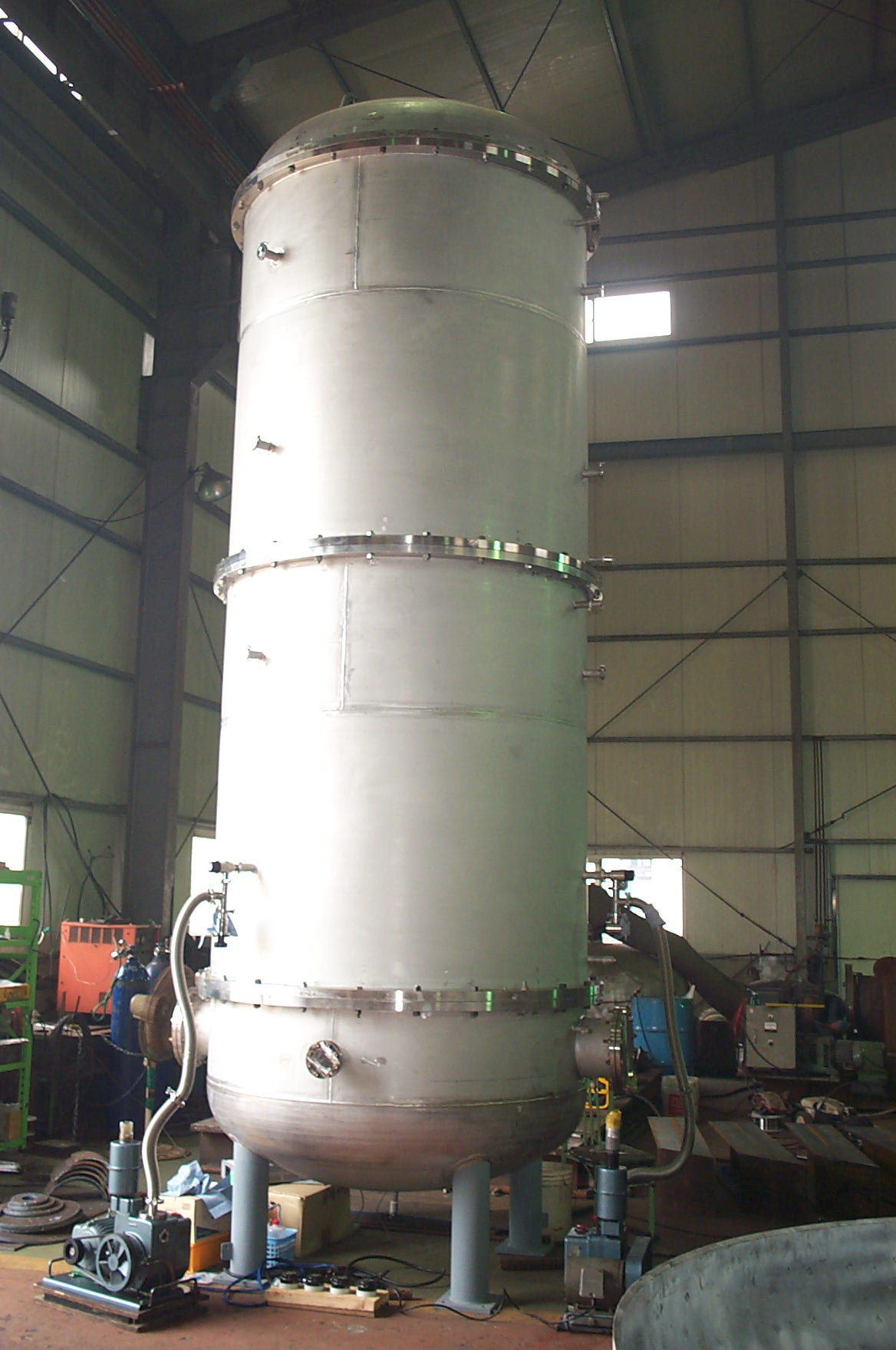

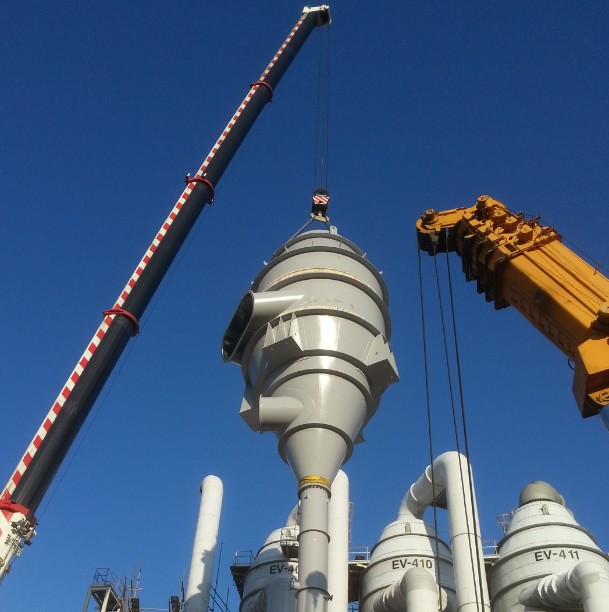

압력용기

  • 압력용기는 내부에 대기압을 초과하는 압력의 기체 또는 액체를 보유하는 용기를 말한다 석유 정제 및 화학 가공 산업에서 사용되는 일반적인 압력 용기의 예로는 저장 탱크, 보일러 및 열 교환기가 있지만 이에 국한되지는 않는다. 형상에 따라 Holder, Drum , Column, tower 등으로 구분되어 지고, 용도에 따라 Reactor, Accumulator, Separator, Storage tank, Heat exchanger 등으로 구분되어 지기도 한다.

일반열교환기 개요

  • 열교환기란 공정의 Flow를 구성하는 고정장치물의 일종으로서, 기· 액상의 원재료, 반제품, 제품인 유체가 포함하고 있는 열을 Tube 또는 Plate 의 형태를 지닌 전열면을 통해 Cooling Water, Air, 원재료, 반제품, 제품유체 상호간에 열전달을 일으켜 Heating, Cooling, Condensing 등의 기능을 수행하는 설비입니다.

일반열교환기
형태에 따른 분류

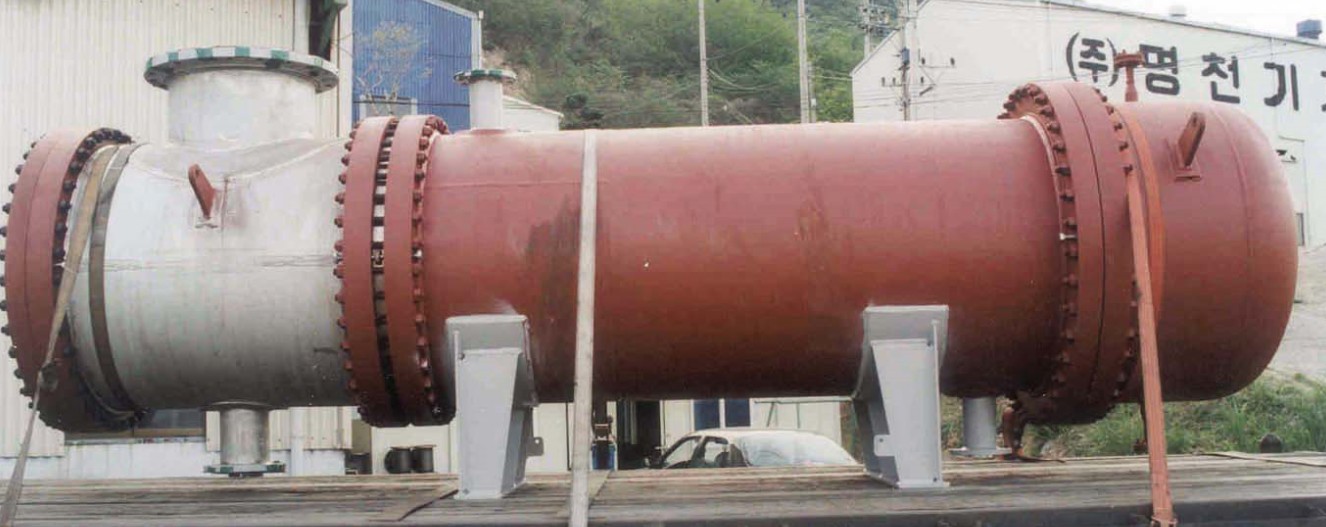

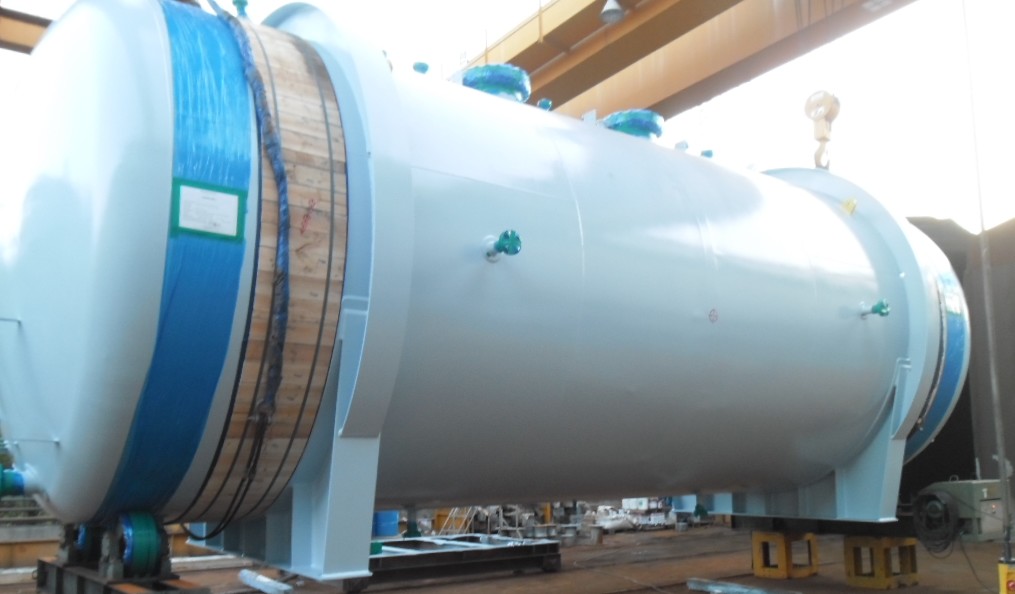

  • Shell & Tube Type 열교환기

    가) Floating Type Heat Exchanger
    Tube Bundle 의 Rear End Head Type에 따라 분류되는 것으로서 대형 중·저압유체를 Service하기에 적합한 열교환기로서 비교적 유지보수가 용이하며, Stationary Head, Shell, Rear End Head의 조합에 따라 다양한 형식의 열교환기가 있습니다. Tube의 열팽창을 Floating Head가 늘어남으로서 흡수합니다.온도차가 큰 열교환에 주로 사용합니다.

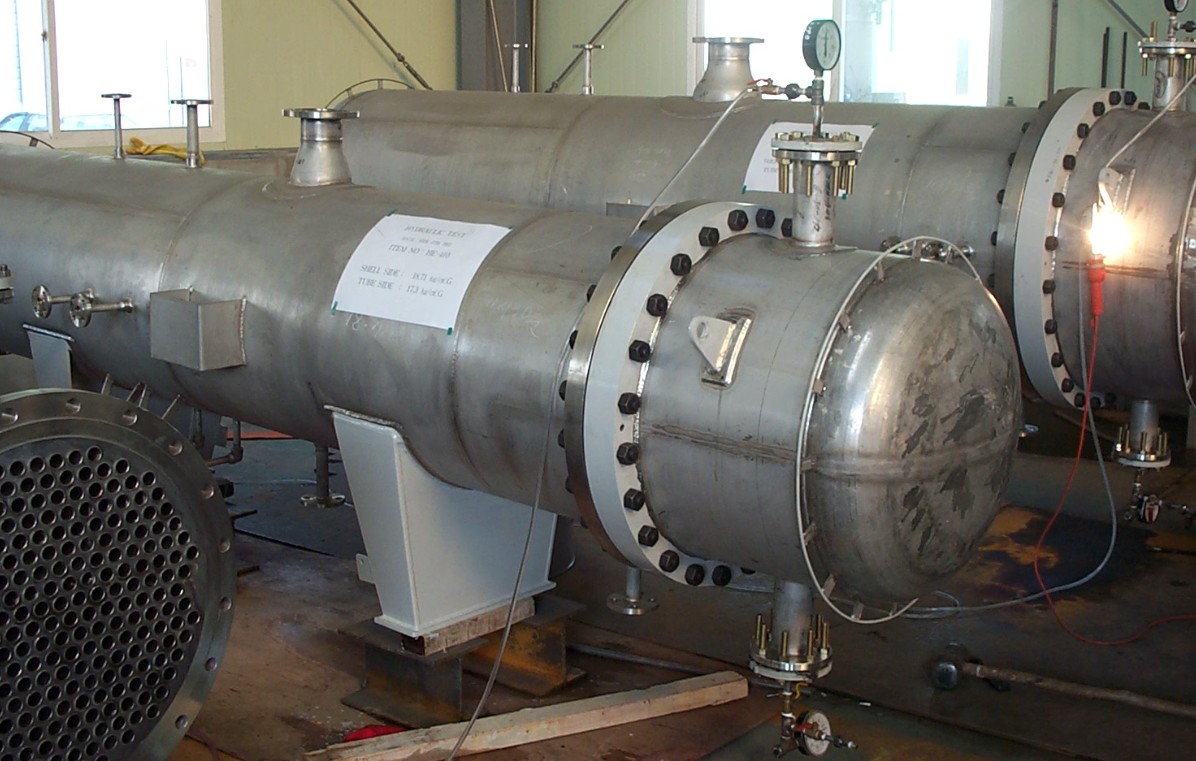

    나) Fixed Type Heat Exchanger
    Tube Bundle 의 Floating Head부위가 없이 Tube Sheet가 Shell에 완전히 고정 설치된 열교환기로 부식성이 적은 고압의 유체를 Service하는데 적합하고, 청소와 같은 일반 정비작업은 용이하나 Shell Side의 청소, Tube의 부분교체 및 Retubing 이 매우 어렵습니다.

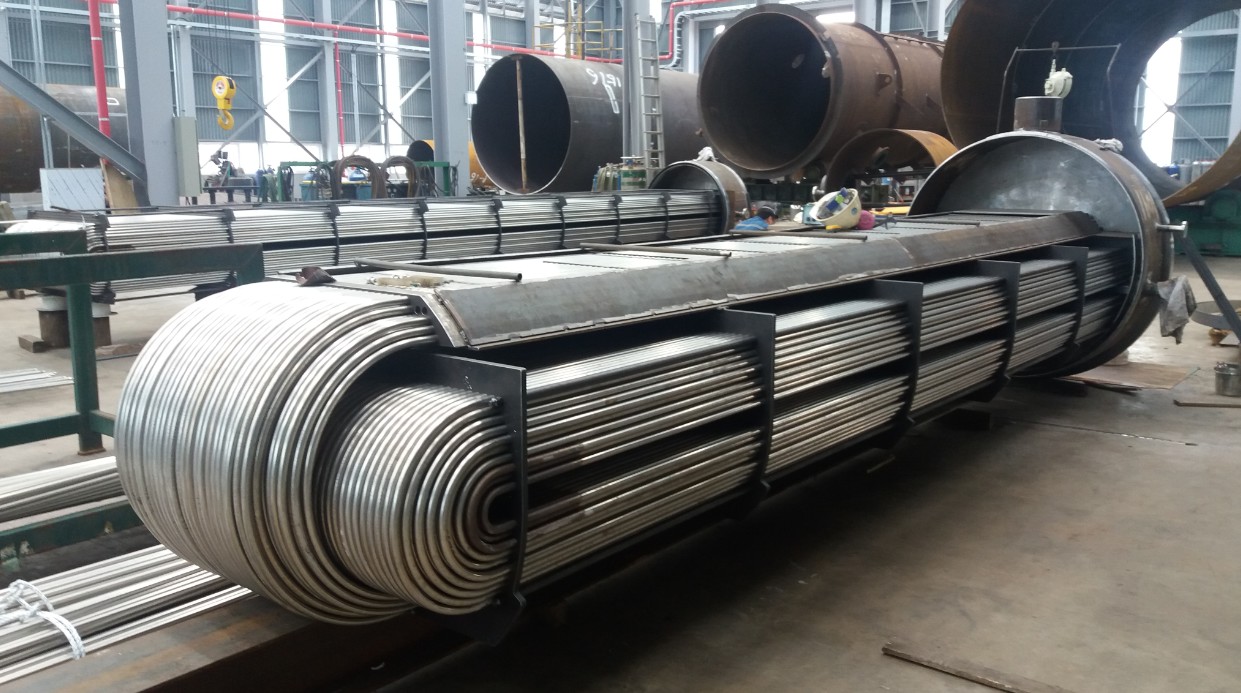

    다) U-Tube Type Heat Exchanger
    Tube Bundle 의 Rear End 부위가 U-Bending 되어 있어 Tube Side의 유체가 Stationary Tube Front End 에서 In,Out Service되는 것이 특징으로 중·고압의 유체를 Service하는데 적합하나 분리, 조립이 어렵고 Outer Tube Layer를 제외한 Tube의 부분교체가 불가능하며 Tube Bundle Rear End의 Bending 때문에 운전시 진동이 유발될 수 있습니다.

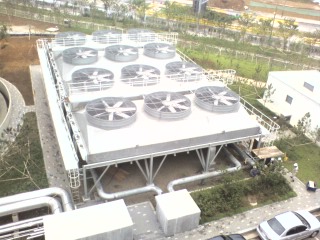

    Air Fan Cooler

    전열면적을 넓히기 위하여 Tube외면에 Fin이 설치된 열교환기로서 Tube내부에는 공정유체가 흐르며, 외부로는 Fan을 이용하여 공기를 강제통풍시켜 유체가 함유하고 있는 규정치 이상의 열을 냉각시켜서 Cooling 또는 Condensing 을 목적으로 하는 열교환기이다.

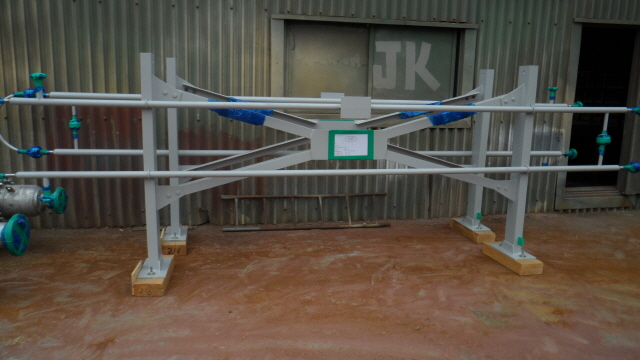

    Double Pipe Type Heat Exchanger

    전열면적을 넓히기 위해 Tube 외부에 Horizontal Through Fin이 설치된 Fin Tube를 소구경의 Pipe 로 된 Shell내부에 설치한 열교환기로서 Fin Tube 내부로는 액체가 Service되고 Pipe 로 된 Shell에는 기체상태의 유체가 Service되면서 기체상태의 유체가 함유하고 있는 규정치 이상의 열을 냉각시키는 열교환기 입니다.
